青智功率計8720/8730C:破壁機功率測量

概述：

破壁機主要由控制器通過可控硅調節加熱器和超高轉速電機的功率完成自動料理，料理過程包括加熱，攪拌，再加熱等過程組成，部分產品還帶有自動進水和清洗功能，整個過程機器的功率一直在快速變化，要想實現破壁機的功率測量，需要測量整個料理過程的平均功率。

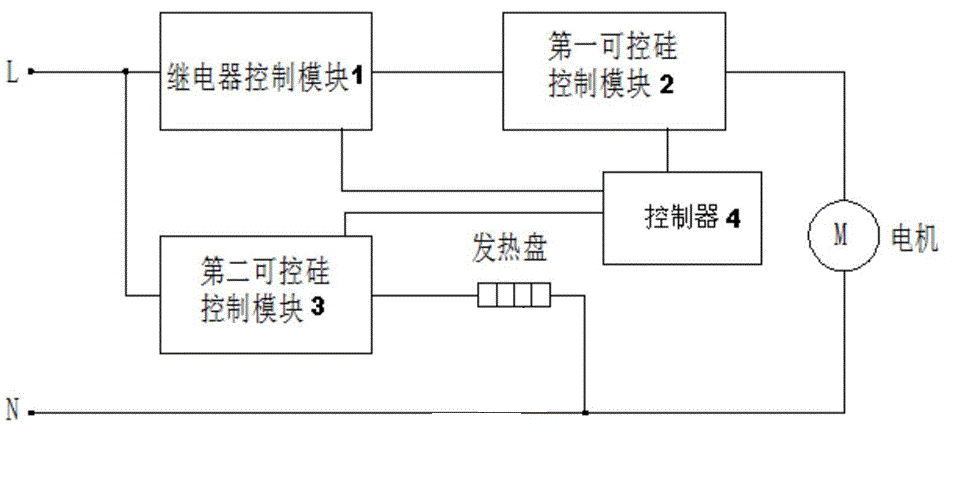

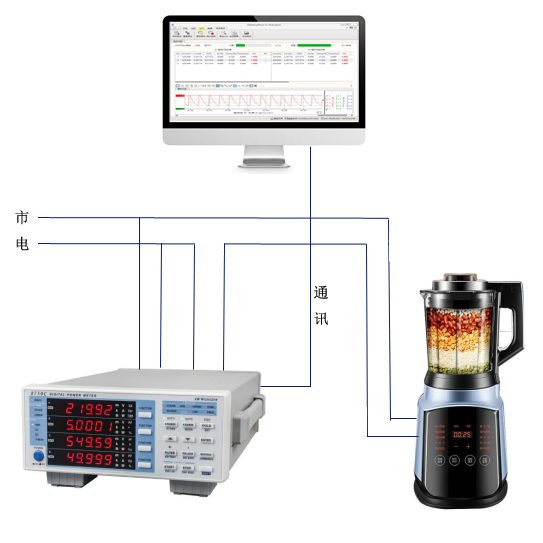

破壁機電路原理圖

測試難點及要點：

1、可控硅控制加熱器和高速電機功率波動速度快，幅度大，

2、需要捕捉可控硅的整個開關過程精確測量有功功率；

3、需要對有功功率進行積分并按照時間計算平均值；

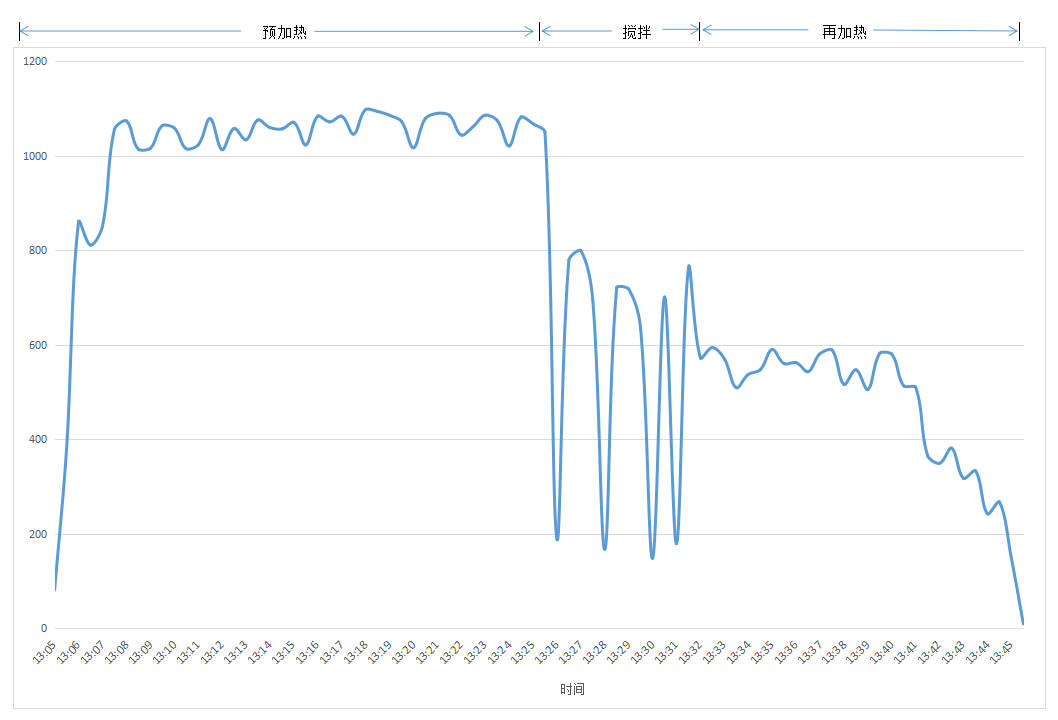

此處為模擬畫圖，以后可以以8962A1實測曲線圖替代

測試方案

利用8730C型功率計的數學運算功能計算平均功率功能。

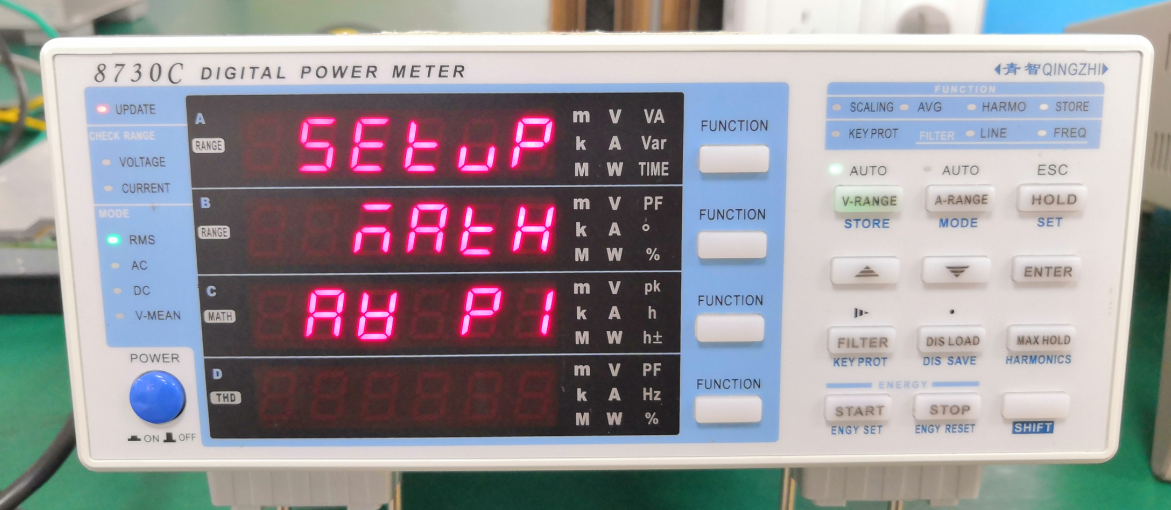

進入8730C功率計MATH 菜單設置，選擇AVP1選項。

積分平均有功功率

功率計可在積分期間計算平均有功功率，并顯示計算結果。積分平均有功功率的計算公式如下所示。

積分期間的平均有功功率（W）＝積分瓦時（wh）/積分時間

對 于8730C型功率計，按C窗口FUNCTION鍵，選擇MATH功能顯示，啟動積分之后積分平均有功功率測量值顯示于 C 屏。

注意事項

1.電流固定高檔，以免換擋造成電能積分失準。

2.測試之前電能積分復位清零，啟動電能積分的同時，開啟破壁機工作。

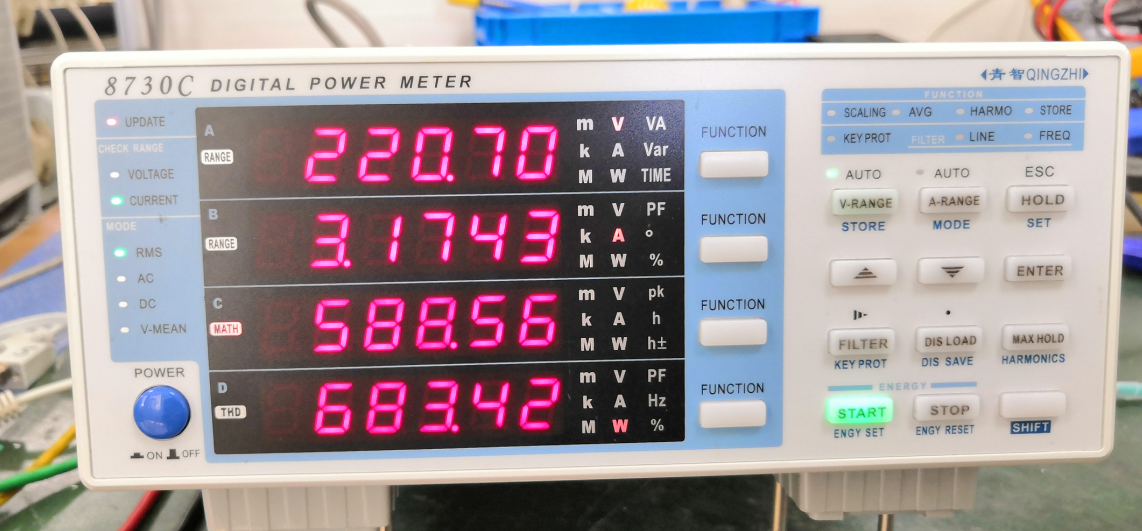

3.破壁機工作過程中，儀表可以同時測量電壓、電流、實時有功功率和平均有功功率值等參數。

4.破壁機工作結束的同時，停止電能累積，此時儀表測出的平均功率即為破壁機某一功能的平均功率值。

注意：破壁機同一功能，加入材料的材質多少，加入的水溫度和水量不同，會造成不同的測量結果。

相關行業：

家用電器（洗衣機）、小家電（咖啡機）、廚房電器（烤箱）

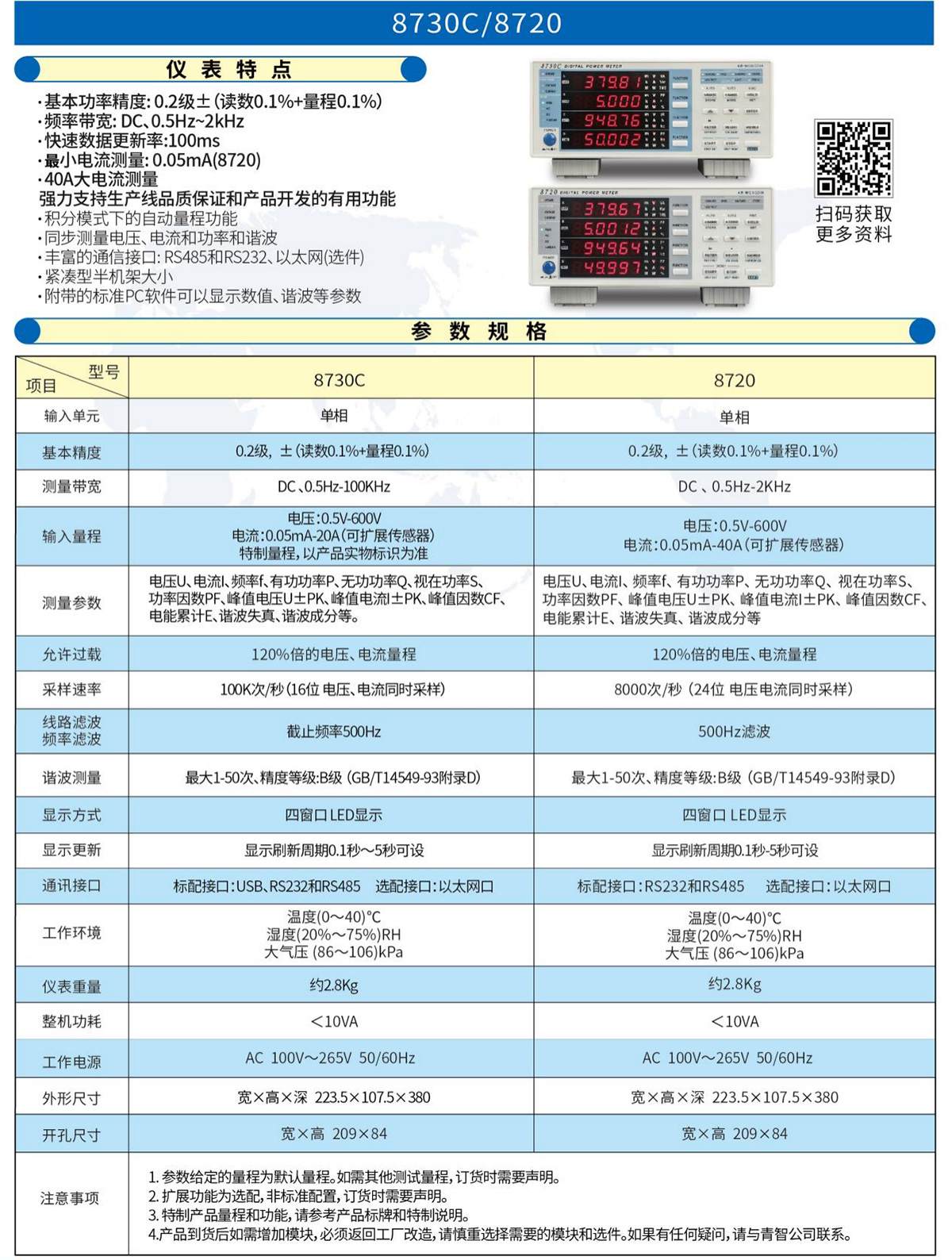

相關產品：

青島青智儀器推出的8720/8730C功率計，適合各種家用電器的測試要求！
